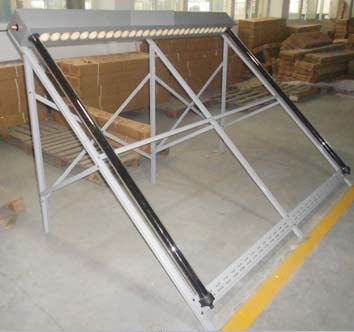

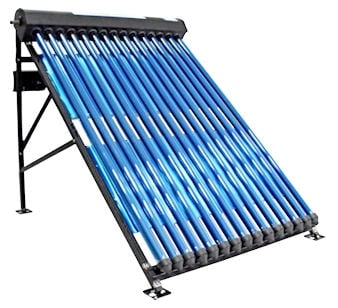

Вакуумни слънчеви колектори с Heat Pipe тръба без водосъдържател

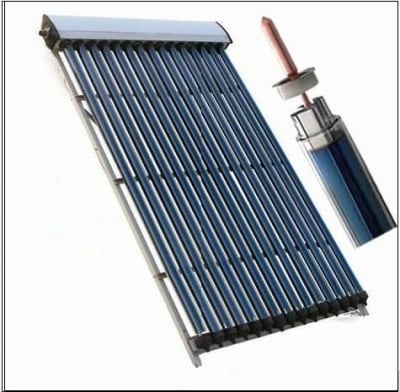

Основният компонент на тези вакуумни слънчеви колектори е heat pipe тръбата. Именно там се извършват процесите на изпарение и кондензация, като в горната част на тръбата се получава топлообмен, поради което там е и най-горещата част на слънчевия колектор. Технологията е изключително ефективана и икономически изгодна, поради високият коефициент на усвояване на слънчевата енергия и изключително ниски показатели на топлинни загуби.



ПРЕДИМСТВА:

  • Колекторите от този тип отдават топлина в системата не само при пряко слънцегреене, а дори и в облачно и мъгливо време, макар и с малко по-нисък интензитет.
  • Възможно е да се монтира на по-ниско ниво от водосъдържателя, защото водата се върти от помпа.
  • Независимост при повишаване цената ел. енергията.
  • Не задържа сняг и прах.
  • Стартирането на топлоотдаващият процес е само 2 мин. след излагането на слънчевата система на слънчеви лъчи.
  • Абсорбиращата повърхност обработена с Al-N/Al , поглъща 94% от слънчевите лъчи.
  • Дълъг живот на продукта. Повече от 20 години.
  • Използват се материали издържащи на ниски температури : до -40 градуса.
  • Продукта е устойчив на градушки с дебелина на зърното до 25 мм.
  • Системите изработени по тази технология продължават да работят дори и при счупване на някоя от тръбите.
  • Теглото на слънчевите колектори е относително ниско.
  • Този тип колектори могат да се монтират и без стойка, директно върху покрива на сградата, когато това е възможно.
  • Малко разходи при присъеденяване на слънчевият колектор към водната система.
  • Много ниски температурни загуби поради добрата изолация на вакуумата среда (вакуума е най-добрият изолатор).
  • Ниско ветрово съпротивление.
  • Работят ефективно дори и при ориентация, различна от оптималната южна заради кръглата форма на тръбите.
  • Колекторният възел поема сравнително малко количество топлоносеща течност, а от там и обема на разширителният съд е по-малък, което понижава цената.
  • Малко по-ниска цена на слънчевите колектори heat pipe сравнена с тази на плоските селективни колектори, съобразена с количеството вода за загряване при едните и другите колектори.
  • До 4 пъти по-ефективни през зимният период сравнено с плоските колектори.
  • Удобни за транспортиране и с лесен монтаж.



СХЕМА НА МОНТАЖ И ТЕХНИЧЕСКИ СЪВЕТИ:

Определяне на посоката и ъгъла на инсталиране

Ъгълът и посоката на инсталацията е също от голямо значение, тъй като се отразяват на ефективността на слънчевия колектор. Естествено ние искаме колектора да получава максимално количество слънчева светлина всеки ден и през цялата година. Като общо правило, трябва да се има в предвид, че ако сте в северното полукълбо то колектора трябва да е с южно изложение и ако сте в южното полукълбо, то колектора трябва да е със северно изложение. Виж схемата по-долу.

Определяне на посока и Ъгъл

Ъгълът, под който се монтират колекторите трябва в общи линии да съвпада с географската ширина на вашето местоположение.

Базисни изисквания при инсталацията:

Една слънчева топлинна система трябва да бъде инсталирана на място, където са налични условия, при които много слънчева светлина попада върху колектора. Това се постига при условие, че:

  • Колекторите са с лице на юг (ориентация на колектора);
  • Слънчевите лъчи попадат перпендикулярно (във възможно най-голяма степен) върху повърхността на колектора (колектора трябва да бъде под наклон спрямо хоризонталната равнина);
  • Няма сянка, която да попада върху колекторите, особено по време на най-интензивното слънчево греене.

Наклон на колектора:

  • Наклон на колектора спрямо хоризонталната равнина равен на географската ширина на региона (на екватора - 0o, на северния полюс - 90o) позволява на колектора да улови възможно най-много слънчева енергия през годината.
  • Болшинството слънчеви системи за битова топла вода в средиземноморските страни имат колектори под ъгъл 45o спрямо хоризонталната равнина.
  • Когато наклонът е от поядъка на 25o до 50o, промяната на годишните количества получена енергия не надвишава 5 %, затова монтирането на колекторите в такъв диапазон на наклона води до нормално функциониране, без проблеми с ефективността или добрата работа.

Ориентация на колектора:

  • Слънчевите колектори трябва да бъдат с лице на юг с цел да има възможно най-много слънчева енергия, попадаща върху тях през деня.
  • В някои случаи се препочита юг с малка ориентация на запад вместо чист юг с цел да се използват по-високите следобедни температури, което води до по-добра работа на колектора.
  • Отклонение до максимум 20o от южната ориентация води до много малко намаление на слъчевата радиация върху повърхността на колектора. При по-големи отклонения до 45 o намалението е от порядъка на 15 % през зимата и относително малко (около 5 %) през лятото.

Засенчване

  • Трябва да се избягват големи препятствия пред колектора, защото тяхната сянка в периода 09:30 до15:30 води до влошаване работата на системата. Малки засенчвания рано сутринта или късно през деня не се отразяват на работата на колектора.

СХЕМАТА ПО ДОЛУ ОНАГЛЕДЯВА МОНТИРАН СЛЪНЧЕВ КОЛЕКТОР:

Схема монтиран колектор
